產品描述：Modbus RTU RS-485通訊方式
?

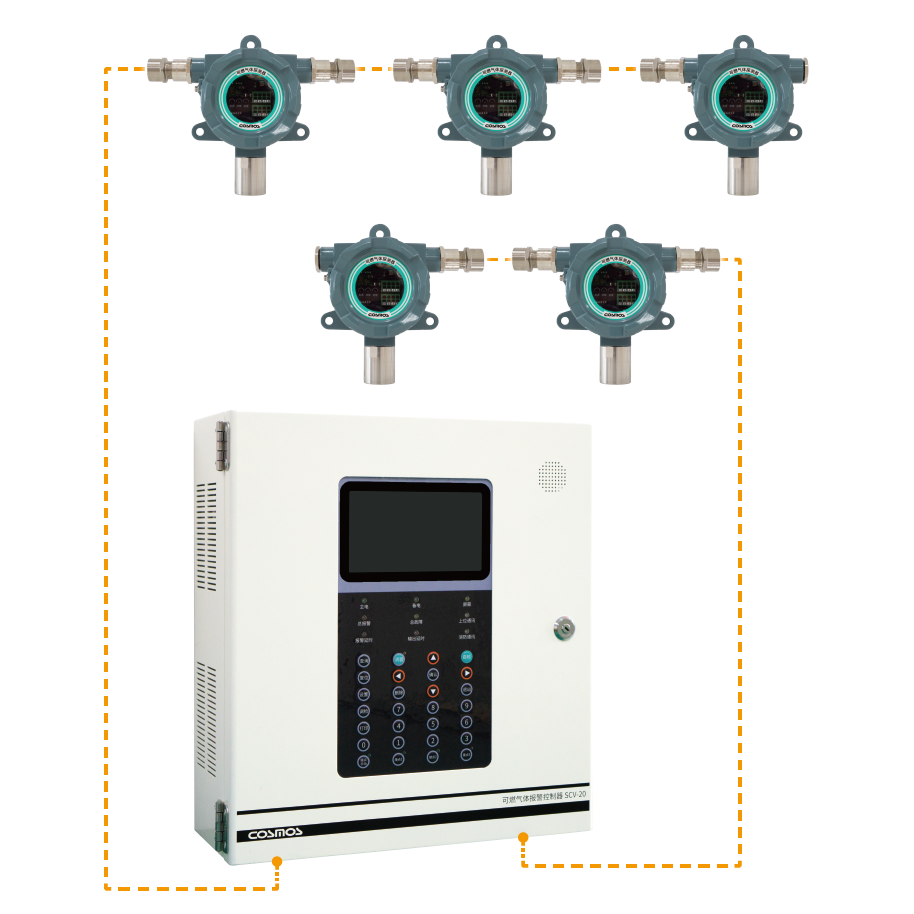

用于城市工商業燃氣的可燃氣體探測器與可燃氣體報警控制器
※關于RS485通信模塊的適配型號，詳情請咨詢我司。
?

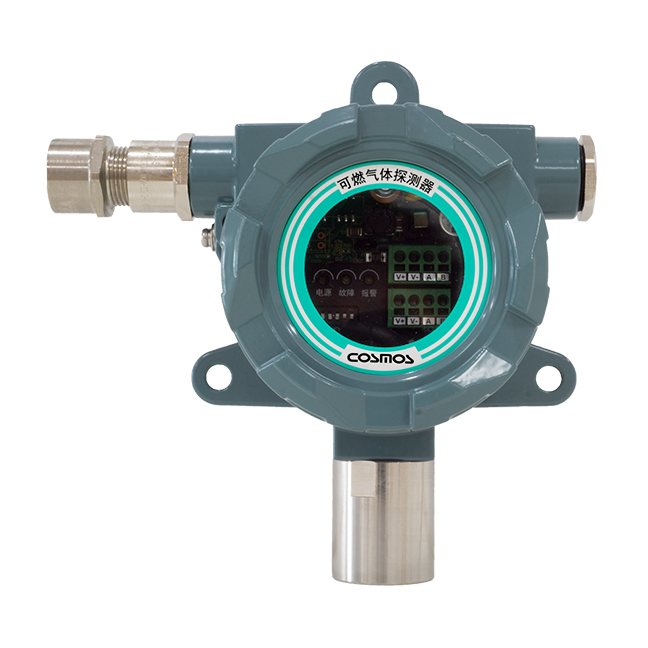

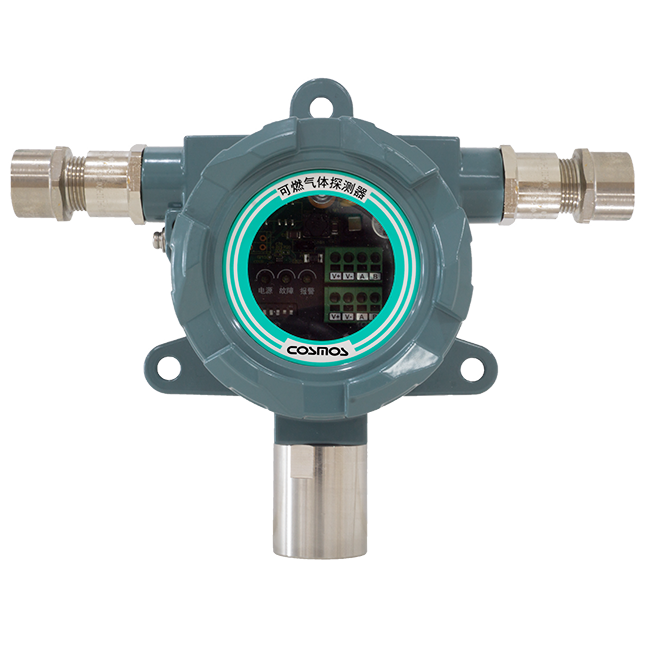

可燃氣體探測器
01.產品特點
?
·??檢測天然氣3-100%LEL
·??二級報警功能
·??防爆規格：Ex d Ⅱ C T6 Gb
·??傳感器快接插口, 便于維護更換（傳感器通斷電指示燈）
?
02.產品參數
| 型號 | GT-SKD20/GY-SKD20 | |
| 檢測原理 | 接觸燃燒式 | |
| 采樣方式 | 擴散式 | |
| 檢測對象氣體 | 甲烷/液化石油氣 | |
| 檢測范圍 | 3%LEL~100%LEL | |
| 報警設定值 | 低限報警: 25%LEL(設定范圍10~25%LEL)、高限報警: 50%LEL(固定) | |
| 指示精度※1 | ±5%LEL | |
| 應答速度※1 | T90: 30秒以內 | |
| 顯示方式 | 電源LED(綠): 點亮(通常時)、緩慢閃爍(初始延遲狀態)、快速閃爍(傳感器電源OFF狀態) | |
| 故障LED(黃): 緩慢閃爍(維保模式狀態)、緩慢閃爍(故障狀態) | ||
| 報警LED(紅): 緩慢閃爍(低限報警狀態)、快速閃爍(高限報警狀態) | ||
| 外部通信 | RS-485(MODBUS RTU)通信速度: 9600bps | |
| 防爆結構 | Ex d IIC T6 Gb(中國防爆規格: GB3836.1-2010、GB3836.2-2010) | |
| 保護等級 | IP66(室內專用) | |
| 使用溫度濕度范圍 | 溫度: -10℃~+55℃、濕度:10~90%RH | |
| ※溫度及濕度無急劇變化及不結露 | ||
| 適用電纜線※2 | 產品外徑: Ф6.5~10.5(標準)或Ф10~14.5※3 | |
| 電纜規格: 1.0~2.5mm2 | ||
| 電纜入線口數: 2(標準)或1※3 | ||
| 使用電源 | DC24V±20% | |
| 消耗電力 | 最大1.1W | |
| 外形尺寸 | H184xW253xD93mm(防爆電纜夾緊密封接頭2個時) | |
| 重量 | 約1.5kg(防爆電纜夾緊密封接頭2個時) | |
| 安裝方法 | 壁掛式 | |
※1.參照GB15322.1-2019試驗。
※2.請使用屏蔽雙絞線纜。
※3.訂貨前指定。
?

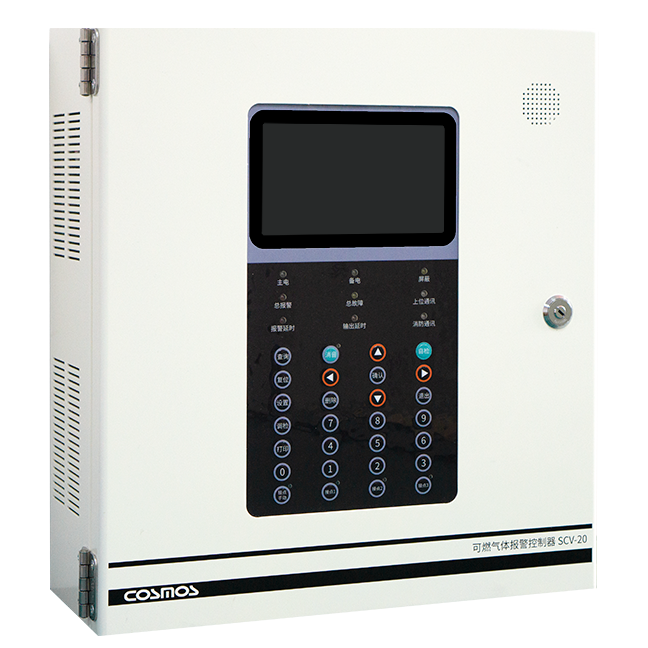

可燃氣體探測器可燃氣體報警控制器
01.產品特點
?
·??7 寸液晶屏顯示, 可連接消防、上位監視系統
·??報警功能：低限/ 高限濃度報警、故障報警
·??總線制, 可擴展至4 回路, 可接32 點/ 回路
·??輔助功能：通訊狀態指示、通過PC 軟件設置報警/ 故障、設置信息記錄打印
·??分組設置氣體探測器與外接設備的聯動切斷閥、排氣扇
?
02.產品參數
| 型號 | SCV-20 | |
| 配接氣體探測器型號 | GT-SKD20(甲烷)、GY-SKD20(液化石油氣) | |
| 輸入電源 | AC220V±33V 50Hz±5Hz | |
| 輸出電壓 (氣體探測器專用) | 27V±5% | |
| ※無法連接氣體探測器以外的機器 | ||
| 消耗電力 | 最大100W(未連接時) | |
| 最大550W(連接128臺時) | ||
| 顯示方式 | 液晶屏 | 彩色液晶(帶背光) |
| 顯示內容: 報警、故障、氣體濃度等 | ||
| LED指示燈 | 數量: 14個 | |
| 報警、故障、主電源、備用電源等 | ||
| 蜂嗚音 | 報警、故障音:65dB≦聲壓≦115dB@1m | |
| 按鍵操作音: 音量可調節 | ||
| 外部通訊 （選購品） | RS485通信1 (氣體探測器、RS485模塊) | ·最大連接臺數: GB規格32臺、非GB規格33-128臺 |
| ·回路數量: 4 | ||
| ·通信協議: 本公司協議 | ||
| ·通信速度: 9600bps(默認值) | ||
| ·可連接機器: GT-SKD20、GY-SKD20 | ||
| ·本公司指定的RS485模塊 | ||
| RS485通信2 (上位機) | ·最大連接臺數: 1臺 | |
| ·回路數量: 1 | ||
| ·通信協議: 獨立協議 | ||
| ·通信速度: 9600bps(默認值) | ||
| RS485通信3 (消防圖形顯示裝置) | ·最大連接臺數: 1臺 | |
| ·回路數量: 1 | ||
| ·通信協議: 本公司協議 | ||
| ·通信速度: 9600bps(默認值) | ||
| ·可連接機器: 本公司指定的產品 | ||
| RS-232C通信 | ·最大連接臺數: 1臺 | |
| ·回路數量: 1 | ||
| ·可連接機器: 本公司指定的產品 | ||
| 外部輸入 | 接點輸出 | ·1c無電壓接點、非勵磁 |
| ·最大額定值 DC24V 3A、AC240V 3A | ||
| ·回路數:3(NC/C/NOx3) | ||
| 使用溫度濕度范圍 | 溫度:-10℃~+50℃、濕度:95%RH以下 | |
| ※溫度及濕度無急劇變化及不結露。 | ||
| 適用電纜線 | RS485模塊用配線: 1.0~2.5mm2(指定的雙絞屏蔽電纜) | |
| 電源、接點用配線: 1.0~2.5mm2 | ||
| 外形尺寸 | H478 xW433 xD166mm | |
| 重量 | 約24kg | |
| 安裝方法 | 壁掛式 | |
| 電池規格 | 鉛蓄電池:2組 | |
| 停電后，可持續90分鐘以上監視氣體泄漏(連接32臺氣體探測器) | ||
※關于RS485通信模塊的適配型號，詳情請咨詢我司。
?

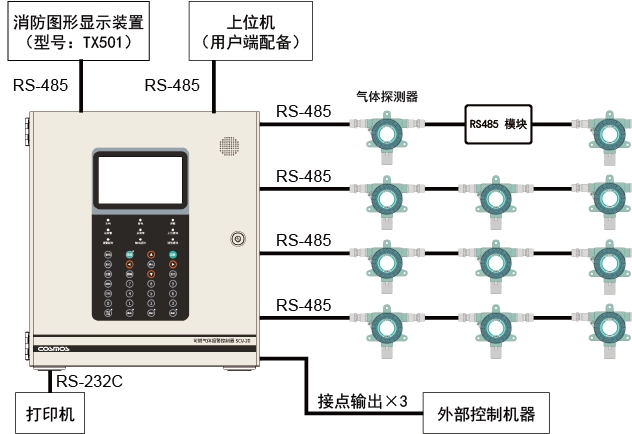

系統構成
?
